GDESIGN Professional

Immer mehr Unternehmen arbeiten daran, ihre bisherige 2D-Konstruktion auf ein 3D-System umzustellen. Zeitgemäße CAD-Lösungen vereinigen 2D-CAD und 3D-Modelling. GDESIGN Professional wurde für Anwender konzipiert, die neben einer leistungsfähigen 2D-Lösung alternativ auch eine zeitgemäße 3D-Technologie bevorzugen. Unsere Software unterstützt Sie in den Bereichen

Maschinenbau, Stahlbau, Fördertechnik, Rohrleitungen und Behälter


Effiziente Modellierprozesse

GDESIGN Professional generiert 3D Außengewinde, Innengewinde und konisches Gewinde. Die Erstellung von Druck- und Zugfedergeometrien sind ebenso möglich. Für effiziente Modellierprozesse benötigen Sie weitere Hilfen. GDESIGN Professional ermöglicht Ihnen die einfache Erstellung von räumlichen Geometrien. Dadurch sind Sie in der Lage, komplexe Profilzüge mit beliebigen Querschnitt zu erstellen. Bearbeiten Sie einfach Wellen und Achsen. Unsere Ebenentechnologie ermöglicht auch tangentiale Ebenenkennungen und somit die Bearbeitung von Rundkörpern.



Berechnungen

GDESIGN Professional ermöglicht Ihnen auch die Überprüfung von Standard-Stahlbau-Profilen zur Bauteilauslegung. Ebenso sind Wellenberechnungen mit einer Lagerauslegung realisierbar.



3D Formen erzeugen

GDESIGN Professional ermöglicht Ihnen die Erstellung von Guss-Rohformen. Oder Zentrierformen, um z.B. komplizierte Werkstücke auf Ihrer Werkzeugmaschine zu fixieren.



Technische Dokumentationen und Produktpräsentationen

Mit Publisher optimieren Sie die Erstellung von technischen Handbüchern, Montageanleitungen, Betriebsanweisungen und anderer interaktiver Kommunikation in 3D. Publisher, die Lösung für technische Dokumentationen in 3D, bietet die erforderlichen Werkzeuge zur Erstellung ansprechender Produktdokumentationen, die klare und verständliche Anleitungen liefern. Mit Publisher können 3D-Dokumentationen und perspektivische Dokumentationen erstellt werden, die sehr benutzerfreundlich sind und Anleitungen für die Montage oder Wartung visuell und leicht verständlich vermitteln.































Ihr Unternehmen bevorzugt Animationsdarstellungen?

Unsere Funktion kinematische Bilddateien ermöglicht eine Bewegungssimulation von 3D-Modellen und eine gezielte Erstellung von BMP-Dateien der Bewegung.



Kostenfreier PDF Creator und PDF Converter



Kostenfreier BMP zu AVI Converter









3D Maschinenbau



Schrauben und Schraubenverbindungen

Muttern, Scheiben, Bolzen, Gewindestifte und Stifte

Zahnradkonturen und Wellenoptimierung mit Lagerberechnung

Wälzlager, Sicherungsringe und Paßfedern

Zug-/Druckfedergeometrien und Gewinde schneiden

Konstruktionshilfen, Zentrierformen und Gußformen

Apparatesymbole

Materialauszug

Statische und dynamische Kollisionsprüfungen

Simulation

Räumliche Geometrien erzeugen

Direkt ableiten von 3D Modellen aus 2D Zeichnungsansichten

Produktpräsentationen



Kollisionsüberprüfungen

Eine Kollisionskontrolle sorgt bereits im Konstruktionsprozess dafür, dass keine aufwendigen Neukonstruktionen notwendig sind. Um Teilekollisionen zu erkennen steht Ihnen mit GDESIGN Professional eine statische und auch kinematische Kollisionsprüfung zur Verfügung. Mit der integrierten kinematischen Kollisionsprüfung hat der Konstrukteur jederzeit die Kontrolle über alle ausgeführten Bewegungen. Kollisionsüberprüfungen können punktuell ausgeführt werden um Kollisionen bewegungsbezogen zu erkennen. Die intelligente Art Bewegungssimulation zu nutzen.



Zahnradkonturen

Erzeugen Sie mit GDESIGN Professional Zahnradkonturen. Diese Konturen dienen als Grundlage zur Erzeugung unterschiedlicher Zanhnradgrößen und ebenfalls Zahnradtypen. Um unterschiedliche Zahnradtypen zu erstellen verwenden Sie die integrierte Funktion Objekte in X,Y,Z Richtung verschieben und den BricsCAD Befehl Anheben.

















Schraubenverbindungen

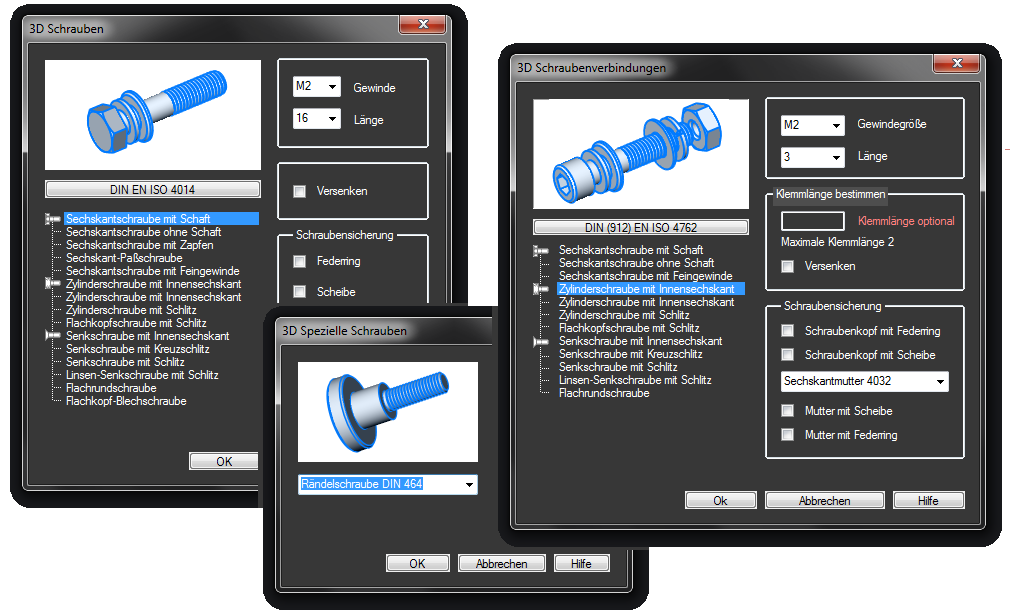

GDESIGN Professional erzeugt Schrauben, optional mit Schraubensicherungen. Bei der Generierung von Senkschrauben wird automatisch eine Senkung an einer vorhandenen Bohrung erzeugt. Sechskantschrauben oder Zylinderschrauben können ebenfalls mit einer entsprechenden Senkbohrung generiert werden. Es bleibt Ihnen überlassen ob Sie eine vereinfachte Darstellung der Schraube wählen oder ein Schraubengewinde generieren lassen.





3D Stahlbau



Träger, Träger angeschnitten und ausgeklinkt

Typisierte Anschlußplatten

Träger, Vouten

Standard Statik Lastfälle

Profilrahmen

Profilrahmen verschneiden

Stahltreppen

Steigleitern

Stahlgeländer

Fördertechnik für Schüttgut

Bunker für Schüttgut

Schrauben, Schraubenverbindungen, Muttern und Scheiben

U Stahl, Winkelstahl und Hohlprofile

Materialauszug


Stahlbau Grundfunktionen

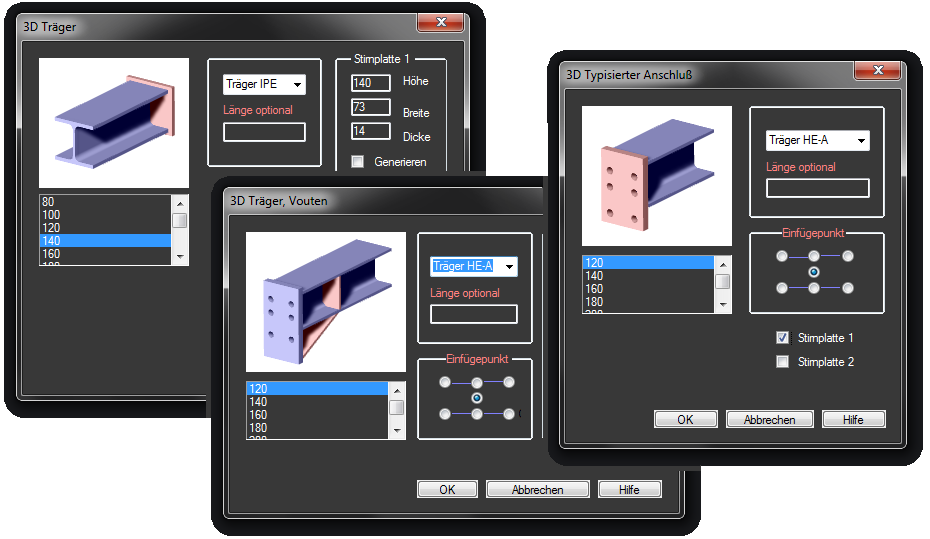

Träger können optional mit Stirnplatten versehen oder als Trägerrahmen generiert werden. Träger können nicht nur mit Stirnplatten versehen werden. GDESIGN Professional stellt dem Anwender auch ausgeklinkte Träger, angeschnittene Träger oder typisierte Anschlußplatten zur Verfügung. Und ebenfalls Schraubenverbindungen, um die Konstruktion zu vervollständigen. Sie sind nicht sicher ob Ihre Stahlbaukonstruktion ausreichend ausgelegt ist ? Kein Problem, nutzen Sie unsere Standard Statik Lastfälle.



Profilrahmen durch Geometrielinien

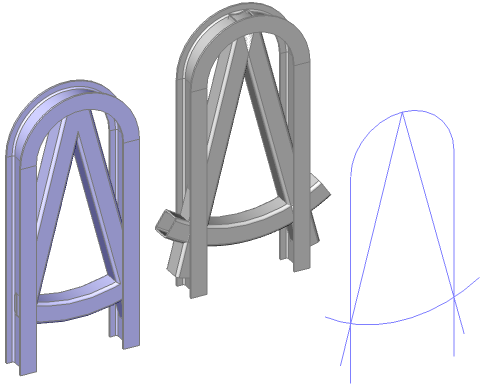

Vereinfachen Sie Ihre Stahlbaukonstruktionen bzw. erstellen Sie Stahlbaukonstruktionen schnell und einfach aus Geometrielinien. Unsere Funktion Profilrahmen ermöglicht ein Erzeugen von Stahlbaukonstruktionen aus der Definition des Profils anhand Geometrielinien. Durch die Funktion Verschneiden erzeugen Sie die endgültige Stahlbaukonstruktion, auch eine Erweiterung durch Anschlußplatten ist möglich.































Steigleitern, Stahltreppen und Stahlgeländer

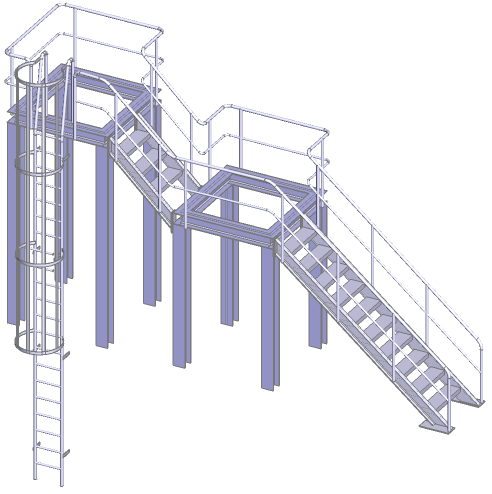

Um Stahlbaukonstruktionen professionell erzeugen zu können benötigen Sie ebenfalls Steigleitern, Stahltreppen und Schutzgeländer. Unsere Software stellt Ihnen die erforderlichen Funktionen zur Verfügung. Stahlgeländer können in einem Arbeitsgang über mehrere Etagen erzeugt werden.











































Förderbänder für Schüttgut

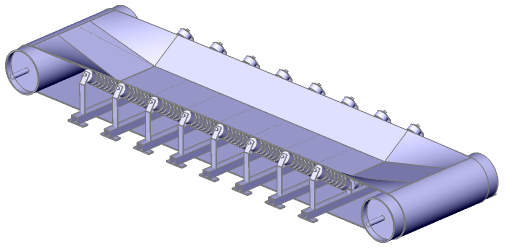

Im Bereich Fördertechnik stellen wir Ihnen Transportrollen und Umlenkeinheiten zur Verfügung, um Förderbänder für Schüttgut zu erzeugen. Erforderliche Untergestelle sind generell sehr individuell, können aber durch Profilrahmen relativ einfach erzeugt werden.





















Bunker für Schüttgut

GDESIGN Professional ermöglicht Ihnen ebenfalls die Erstellung von Bunkern in den verschiedenen Ausführungen schwer, mittel oder leicht, optional mit Untergestell.





3D Rohrleitungen

Rohrleitungen, Rohrbogen, T-Stücke und Reduzierstücke

Vorschweißflansch, Schweißflansch, loser Flansch und Blindflansch

Ovalschieber, Absperrventil und Kugelhahn

Individuelle Rohrdurchmesser

Isometrielinien

Behälter horizontal, vertikal und Anschlußstutzen

Volumen- und Gewichtsermittlung von Behältern

Zentrifugalpumpen in 3 unterschiedlichen Ausführungen

Rohrleitungsisometrien mit 3D Symbolen

Materialauszug

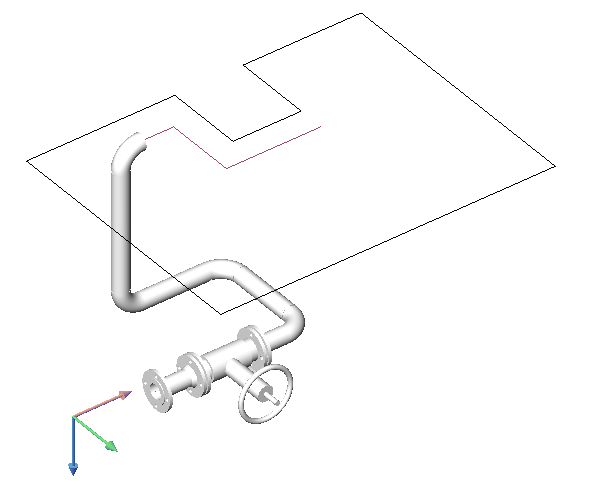

Unternehmen, die kleinere Anlagen unter einem Dach planen, brauchen ein System, das auch der Erstellung von Behältern und Rohrleitungen gleichermaßen gerecht wird. Erstellen Sie mit GDESIGN Professional schnell und einfach Geometrielinien in X,Y und Z-Richtung. 2D Zeichnungsgrundrisse der Etagen können in die Planung mit einbezogen werden, um den Rohrverlauf den baulichen Bedingungen anzupassen. Es ist Ihnen möglich Wandabstände zu definieren, um einen optimalen Rohrverlauf zu erzeugen. Die Erstellung von räumlichen Geometrien ist vom Schwierigkeitsgrad vergleichbar mit Isometrien. 3D Rohrleitungsymbole orientieren sich an diesen räumlichen Geometrielinien. Der Rohrverlauf und Rohrleitungsymbole wie z.B. Absperrventile werden automatisch den Geometrielinien angepasst. Das bedeutet für Sie ein extrem einfaches Erstellen von Rohrleitungsverläufen.





3D Behälter

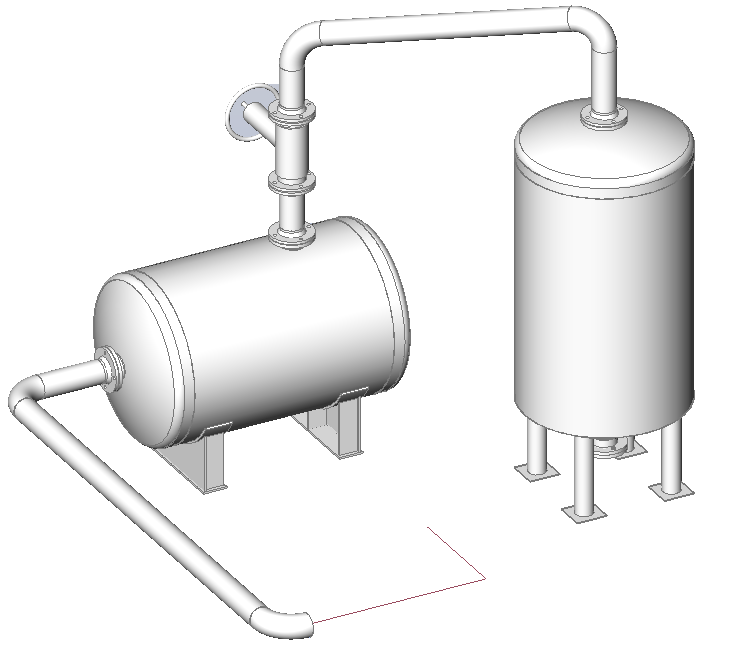

GDESIGN Professional generiert vertikale und horizontale Behälter. Das Volumen und Gewicht des Behälters wird automatisch gemäß Ihren Abmessungsangaben berechnet. Zur Gestaltung des Behälters stehen Ihnen 4 unterschiedliche Bodenformen zur Verfügung. 3D Anschlußstutzen an Behältern sind im Allgemeinen schwer zu platzieren. GDESIGN Professional ermöglicht Ihnen eine einfache und gezielte Platzierung von Anschlußstutzen am Behälterboden oder Behältermantel.





Zeichnungshilfen

GDESIGN Professional verfügt über Zeichnungshilfen wie Schweißzeichen, Schweißsymbole, Maßstab/Detailmaßstab und intelligente Layerfunktionen.



























2D Maschinenbau

GDESIGN Professional erzeugt Schrauben, Schraubenverbindungen und weitere Verbindungsmittel. Ebenso Zahnradkonturen und Federn, auch gebogen. Ein wichtiger Bestandteil unserer Software sind integrierte Konstruktionshilfen. Durch Wellenoptimierung können Wellen und Lager berechnet werden. Ebenso Blechquerschnitte abgewickelt oder der Schwerpunkt bestimmt werden. Oder Sie nutzen unsere 2D Bewegungssimulation für eine visuelle Kontrolle Ihrer Konstruktion. GDESIGN Professional verfügt ebenfalls über Zeichnungshilfen wie Schweißzeichen, Schweißsymbole, Maßstab/Detailmaßstab und intelligente Layerfuktionen.



2D Apparatebau

GDESIGN Professional stellt Ihnen die benötigten 2D Apparatesymbole in verschiedenen Ansichten zur Verfügung. Flansche und T-Stücke überblenden bestehende Rohrleitungen und können somit individuell ausgerichtet werden.



2D Behälter

Das Volumen und Gewicht des Behälters wird automatisch gemäß Ihren Abmessungsangaben berechnet. Zur Gestaltung des Behälters stehen Ihnen 4 unterschiedliche Bodenformen zur Verfügung.



2D Rohrleitungsbau

Unsere 2D Geometrielinien erkennen Kollisonen und passen den Rohrverlauf und die Darstellung automatisch, oder gemäß Ihrer Höhenangabe, an.


2D Stahlbau

Mit GDESIGN Professional lassen sich Querschnitt, Ansicht oder Draufsicht von Profilen erzeugen. Es sind die wichtigsten Standard-Stahlbau-Profile vorhanden. Ebenso Quadrat-, Rechteckrohre und Rundstahl. Träger können optional mit Stirnplatten versehen oder als angeschnitte Träger generiert werden. Träger können nicht nur mit Stirnplatten versehen werden. GDESIGN Professional stellt dem Anwender auch ausgeklinkte Träger, typisierte Anschlußplatten oder Vouten-Verbindungen zur Verfügung. Und ebenfalls Schraubenverbindungen, um die Konstruktion zu vervollständigen.
